聚脲防水涂料：高性能防护材料的施工与应用
By
聚脲防水涂料的基本概念聚脲防水涂料是一种新型高性能防水材料。它由异氰酸酯组分和氨基化合物组分反应生成。这种化学反应速度快，能在几秒钟内开始固化。涂料形成一层无缝、致密的弹性膜。这层膜附着在混凝土、金属..
聚脲防水涂料的基本概念
聚脲防水涂料是一种新型高性能防水材料。它由异氰酸酯组分和氨基化合物组分反应生成。这种化学反应速度快，能在几秒钟内开始固化。涂料形成一层无缝、致密的弹性膜。这层膜附着在混凝土、金属或其他基材表面。它的主要功能是防止水渗透。它也抵抗外界环境的破坏。
这种材料最早用于工业防护领域。后来逐步推广到建筑防水工程。现在广泛应用于屋面、地下室、桥梁、隧道等结构。它的最大特点是快速固化。施工后几分钟就能投入使用。这大大缩短了工期。
聚脲涂料分为纯聚脲和半聚脲两类。纯聚脲完全由异氰酸酯和胺类树脂反应而成。它的性能更稳定，耐候性更强。半聚脲含有部分羟基成分。成本较低，但长期性能略逊于纯聚脲。用户应根据项目需求选择合适类型。
该涂料为双组分产品。使用前必须按比例混合。A组分为异氰酸酯，B组分为活性氢组分。两者通过专用设备高压喷涂。混合后迅速发生化学反应。生成的涂膜具有优异的物理性能。
聚脲防水涂料的核心优点
聚脲涂料最突出的优点是固化速度快。普通涂料需要几个小时甚至几天才能干燥。聚脲喷涂后30秒表干，2分钟即可行走。这对抢修工程和工期紧张的项目非常有利。施工完成后很快可以进行下一道工序。
它的力学性能很强。拉伸强度通常超过15MPa。断裂延伸率可达300%以上。这意味着涂层能承受较大的外力而不破裂。当基层出现微小裂缝时，涂膜可以随其变形。不会立即开裂漏水。
防水效果可靠。涂层连续无接缝。它能完全覆盖复杂形状的表面。管道根部、阴阳角、变形缝等难点部位都能被严密包裹。水无法找到突破口。长期使用也不会出现针孔或脱层现象。
耐化学腐蚀能力好。它能抵抗酸、碱、盐和油类物质的侵蚀。在污水处理池、化工厂房等恶劣环境中表现良好。普通水泥基材料容易被腐蚀破坏。聚脲涂层则能提供持久保护。
抗紫外线性能出色。很多防水材料在阳光照射下会老化变脆。聚脲分子结构稳定。加入抗紫外助剂后，能在户外长期使用。实验数据显示，优质产品在自然曝晒十年后仍保持良好弹性。
耐磨性高。它的表面硬度大。行人踩踏或轻度机械摩擦不会造成损伤。适用于停车场顶板、人行天桥等经常受磨损的区域。维修频率低，使用寿命长。
适用场景与典型应用案例

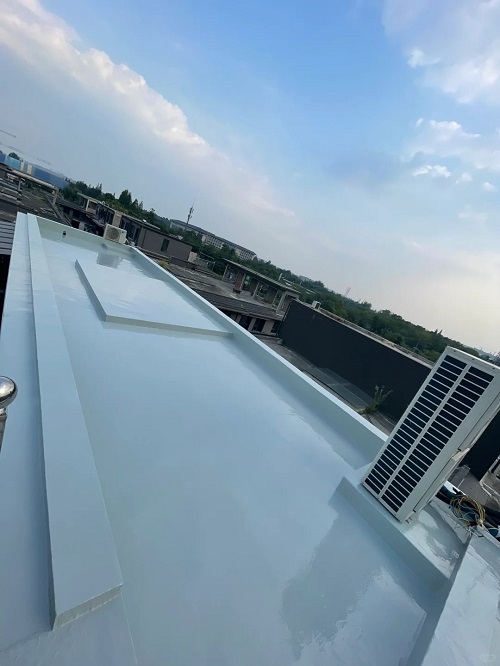

聚脲涂料适合多种工程环境。它常用于大型公共建筑的屋面防水。某体育场馆采用聚脲处理金属屋面。施工面积达两万平方米。使用专业喷涂设备，两天完成全部作业。涂层厚度控制在2.0mm。完工后经历三个雨季，未发现任何渗漏点。
地下工程也是重要应用领域。地铁车站出入口通道长期处于潮湿状态。传统卷材容易因基层变形而开裂。改用聚脲喷涂后，涂层与混凝土牢固结合。即使结构产生轻微位移，防水层依然完整。
桥梁防护对材料要求极高。一座跨海大桥的桥面伸缩缝使用聚脲密封。该部位常年承受车辆碾压和海水侵蚀。聚脲涂层表现出良好的柔韧性和粘结力。五年跟踪检测显示，密封效果始终良好。
工业设施中也有广泛应用。一个制药厂的洁净车间地面采用聚脲做防潮层。施工时先做底漆，再喷涂主层。最后加涂防滑面漆。整个过程不影响正常生产。新地坪平整无缝，易于清洁消毒。
冷库和低温仓库需要耐寒材料。聚脲在零下40℃仍保持柔软。不会像普通涂料那样变脆脱落。某冷链物流中心使用聚脲处理冷库墙体。冬季运行期间墙面干燥无结霜，保温性能得到保障。
施工前的关键准备工作
施工质量取决于前期准备。第一步是检查基层状况。混凝土表面必须坚固。不能有空鼓、起砂或松散颗粒。金属基面要除锈彻底。焊缝要打磨平滑。油污和灰尘要用溶剂或高压水清洗干净。
基层含水率要达标。虽然聚脲对湿气有一定容忍度，但明水会影响附着力。施工前要用风机吹干或自然晾晒。雨天不得作业。空气湿度超过85%时应暂停施工。
准备好专用设备。聚脲必须用高压无气喷涂机施工。设备包括主机、加热软管、喷枪和供料泵。所有部件需提前调试。确保压力稳定，混合均匀。普通刷子或滚筒无法满足施工要求。
材料储存要注意温度。冬季施工时，A、B两组分应存放在15-25℃环境中。低温会导致物料黏度升高，影响雾化效果。夏季避免暴晒，防止桶内压力过高。
制定详细施工方案。明确涂层厚度、遍数和节点处理方式。准备必要的辅助材料，如底漆、修补腻子、增强布等。安排足够人员，保证连续作业。
安全措施不可忽视。施工现场禁止烟火。操作人员佩戴防护眼镜、手套和防毒面具。通风不良区域需配备排风装置。设备接地良好，防止静电火花。
聚脲防水涂料的施工流程
施工按步骤有序进行。第一步是基层处理。用打磨机或喷砂设备清理表面。清除浮浆和杂质。局部缺陷用水泥砂浆修补。干燥后用吸尘器彻底除尘。
第二步是涂刷底漆。选用配套的聚氨酯或环氧底漆。用量控制在0.15-0.2kg/㎡。底漆能封闭毛孔，提高附着力。常温下干燥4-6小时后进入下一环节。
第三步是节点加强处理。这些部位容易漏水。落水口、女儿墙收头、穿墙管周围是重点。先手工刮涂一层聚脲，再铺设无纺布或玻纤网格布。二次刮涂覆盖。增强层宽度不少于200mm。
第四步是大面积喷涂。调整设备参数，设定合适的压力和温度。喷枪距基面30-50cm，匀速移动。第一遍薄喷，厚度约0.5mm。表干后（约10分钟）进行第二遍。交叉方向喷涂，确保厚度均匀。
第五步是厚度控制。总厚度一般为1.8-2.5mm。使用湿膜测厚仪实时监测。发现不足及时补喷。避免漏涂或过厚。每平方米材料用量约为2.2kg。
第六步是表面整理。最后一遍喷涂可加入防滑颗粒。改善行走安全性。如有流挂或橘皮现象，可用细砂纸轻轻打磨。修补处需做搭接处理。
第七步是养护。施工完成后2小时内禁止踩踏。24小时后可正常使用。低温环境下适当延长养护时间。
施工过程中的注意事项
施工中必须严格遵守操作规程。设备预热很重要。A、B料加热至60-70℃。这能降低黏度，保证充分混合。温度过低会导致反应不完全，涂层发软。
喷枪角度要正确。保持与基面垂直。移动速度均匀。太快会造成厚度不足。太慢容易产生堆积。每次喷涂宽度不超过50cm。相邻带状区域重叠10-15cm。
混合比例必须准确。任何偏差都会影响性能。定期检查计量系统。发现异常立即停机校准。严禁随意添加稀释剂。
环境条件要监控。温度低于5℃或高于40℃不宜施工。大风天气会影响喷涂轨迹。应设置挡风屏障。雷雨来临前停止作业。
搭接缝处理要规范。每天施工结束时留出阶梯形接茬。次日作业前打磨清理。涂刷过渡层后再继续喷涂。确保整体连续性。
安全防护必须到位。异氰酸酯有刺激性。吸入蒸汽有害健康。操作人员轮换作业。现场配备冲洗设备。一旦接触皮肤立即用清水清洗。
后期检查与维护管理
施工完成后要进行全面检查。目视观察表面是否平整。有无气泡、颗粒或漏喷。用指压法测试硬度。指甲划不动说明已完全固化。
厚度检测用切割法取样。选取代表性位置，切开涂层测量实际厚度。每500㎡至少检测一处。数据记录归档。
淋水试验验证防水效果。持续喷水30分钟。观察背面是否有水迹。蓄水试验适用于平屋面。蓄水24小时检查渗漏情况。
日常维护很简单。定期清扫表面杂物。落叶和灰尘堆积会造成积水。发现小面积损伤及时修补。用同种材料刮涂或喷涂。
涂层寿命长。正常使用条件下可达15年以上。超过年限后可在旧层上直接加涂。无需铲除，节省成本。翻新周期比传统材料长得多。
聚脲防水涂料是一种新型高性能防水材料。它由异氰酸酯组分和氨基化合物组分反应生成。这种化学反应速度快，能在几秒钟内开始固化。涂料形成一层无缝、致密的弹性膜。这层膜附着在混凝土、金属或其他基材表面。它的主要功能是防止水渗透。它也抵抗外界环境的破坏。
这种材料最早用于工业防护领域。后来逐步推广到建筑防水工程。现在广泛应用于屋面、地下室、桥梁、隧道等结构。它的最大特点是快速固化。施工后几分钟就能投入使用。这大大缩短了工期。
聚脲涂料分为纯聚脲和半聚脲两类。纯聚脲完全由异氰酸酯和胺类树脂反应而成。它的性能更稳定，耐候性更强。半聚脲含有部分羟基成分。成本较低，但长期性能略逊于纯聚脲。用户应根据项目需求选择合适类型。
该涂料为双组分产品。使用前必须按比例混合。A组分为异氰酸酯，B组分为活性氢组分。两者通过专用设备高压喷涂。混合后迅速发生化学反应。生成的涂膜具有优异的物理性能。
聚脲防水涂料的核心优点
聚脲涂料最突出的优点是固化速度快。普通涂料需要几个小时甚至几天才能干燥。聚脲喷涂后30秒表干，2分钟即可行走。这对抢修工程和工期紧张的项目非常有利。施工完成后很快可以进行下一道工序。
它的力学性能很强。拉伸强度通常超过15MPa。断裂延伸率可达300%以上。这意味着涂层能承受较大的外力而不破裂。当基层出现微小裂缝时，涂膜可以随其变形。不会立即开裂漏水。
防水效果可靠。涂层连续无接缝。它能完全覆盖复杂形状的表面。管道根部、阴阳角、变形缝等难点部位都能被严密包裹。水无法找到突破口。长期使用也不会出现针孔或脱层现象。
耐化学腐蚀能力好。它能抵抗酸、碱、盐和油类物质的侵蚀。在污水处理池、化工厂房等恶劣环境中表现良好。普通水泥基材料容易被腐蚀破坏。聚脲涂层则能提供持久保护。
抗紫外线性能出色。很多防水材料在阳光照射下会老化变脆。聚脲分子结构稳定。加入抗紫外助剂后，能在户外长期使用。实验数据显示，优质产品在自然曝晒十年后仍保持良好弹性。
耐磨性高。它的表面硬度大。行人踩踏或轻度机械摩擦不会造成损伤。适用于停车场顶板、人行天桥等经常受磨损的区域。维修频率低，使用寿命长。
适用场景与典型应用案例
聚脲涂料适合多种工程环境。它常用于大型公共建筑的屋面防水。某体育场馆采用聚脲处理金属屋面。施工面积达两万平方米。使用专业喷涂设备，两天完成全部作业。涂层厚度控制在2.0mm。完工后经历三个雨季，未发现任何渗漏点。
地下工程也是重要应用领域。地铁车站出入口通道长期处于潮湿状态。传统卷材容易因基层变形而开裂。改用聚脲喷涂后，涂层与混凝土牢固结合。即使结构产生轻微位移，防水层依然完整。
桥梁防护对材料要求极高。一座跨海大桥的桥面伸缩缝使用聚脲密封。该部位常年承受车辆碾压和海水侵蚀。聚脲涂层表现出良好的柔韧性和粘结力。五年跟踪检测显示，密封效果始终良好。
工业设施中也有广泛应用。一个制药厂的洁净车间地面采用聚脲做防潮层。施工时先做底漆，再喷涂主层。最后加涂防滑面漆。整个过程不影响正常生产。新地坪平整无缝，易于清洁消毒。
冷库和低温仓库需要耐寒材料。聚脲在零下40℃仍保持柔软。不会像普通涂料那样变脆脱落。某冷链物流中心使用聚脲处理冷库墙体。冬季运行期间墙面干燥无结霜，保温性能得到保障。
施工前的关键准备工作
施工质量取决于前期准备。第一步是检查基层状况。混凝土表面必须坚固。不能有空鼓、起砂或松散颗粒。金属基面要除锈彻底。焊缝要打磨平滑。油污和灰尘要用溶剂或高压水清洗干净。
基层含水率要达标。虽然聚脲对湿气有一定容忍度，但明水会影响附着力。施工前要用风机吹干或自然晾晒。雨天不得作业。空气湿度超过85%时应暂停施工。
准备好专用设备。聚脲必须用高压无气喷涂机施工。设备包括主机、加热软管、喷枪和供料泵。所有部件需提前调试。确保压力稳定，混合均匀。普通刷子或滚筒无法满足施工要求。
材料储存要注意温度。冬季施工时，A、B两组分应存放在15-25℃环境中。低温会导致物料黏度升高，影响雾化效果。夏季避免暴晒，防止桶内压力过高。
制定详细施工方案。明确涂层厚度、遍数和节点处理方式。准备必要的辅助材料，如底漆、修补腻子、增强布等。安排足够人员，保证连续作业。
安全措施不可忽视。施工现场禁止烟火。操作人员佩戴防护眼镜、手套和防毒面具。通风不良区域需配备排风装置。设备接地良好，防止静电火花。
聚脲防水涂料的施工流程
施工按步骤有序进行。第一步是基层处理。用打磨机或喷砂设备清理表面。清除浮浆和杂质。局部缺陷用水泥砂浆修补。干燥后用吸尘器彻底除尘。
第二步是涂刷底漆。选用配套的聚氨酯或环氧底漆。用量控制在0.15-0.2kg/㎡。底漆能封闭毛孔，提高附着力。常温下干燥4-6小时后进入下一环节。
第三步是节点加强处理。这些部位容易漏水。落水口、女儿墙收头、穿墙管周围是重点。先手工刮涂一层聚脲，再铺设无纺布或玻纤网格布。二次刮涂覆盖。增强层宽度不少于200mm。
第四步是大面积喷涂。调整设备参数，设定合适的压力和温度。喷枪距基面30-50cm，匀速移动。第一遍薄喷，厚度约0.5mm。表干后（约10分钟）进行第二遍。交叉方向喷涂，确保厚度均匀。
第五步是厚度控制。总厚度一般为1.8-2.5mm。使用湿膜测厚仪实时监测。发现不足及时补喷。避免漏涂或过厚。每平方米材料用量约为2.2kg。
第六步是表面整理。最后一遍喷涂可加入防滑颗粒。改善行走安全性。如有流挂或橘皮现象，可用细砂纸轻轻打磨。修补处需做搭接处理。
第七步是养护。施工完成后2小时内禁止踩踏。24小时后可正常使用。低温环境下适当延长养护时间。
施工过程中的注意事项
施工中必须严格遵守操作规程。设备预热很重要。A、B料加热至60-70℃。这能降低黏度，保证充分混合。温度过低会导致反应不完全，涂层发软。
喷枪角度要正确。保持与基面垂直。移动速度均匀。太快会造成厚度不足。太慢容易产生堆积。每次喷涂宽度不超过50cm。相邻带状区域重叠10-15cm。
混合比例必须准确。任何偏差都会影响性能。定期检查计量系统。发现异常立即停机校准。严禁随意添加稀释剂。
环境条件要监控。温度低于5℃或高于40℃不宜施工。大风天气会影响喷涂轨迹。应设置挡风屏障。雷雨来临前停止作业。
搭接缝处理要规范。每天施工结束时留出阶梯形接茬。次日作业前打磨清理。涂刷过渡层后再继续喷涂。确保整体连续性。
安全防护必须到位。异氰酸酯有刺激性。吸入蒸汽有害健康。操作人员轮换作业。现场配备冲洗设备。一旦接触皮肤立即用清水清洗。
后期检查与维护管理
施工完成后要进行全面检查。目视观察表面是否平整。有无气泡、颗粒或漏喷。用指压法测试硬度。指甲划不动说明已完全固化。
厚度检测用切割法取样。选取代表性位置，切开涂层测量实际厚度。每500㎡至少检测一处。数据记录归档。
淋水试验验证防水效果。持续喷水30分钟。观察背面是否有水迹。蓄水试验适用于平屋面。蓄水24小时检查渗漏情况。
日常维护很简单。定期清扫表面杂物。落叶和灰尘堆积会造成积水。发现小面积损伤及时修补。用同种材料刮涂或喷涂。
涂层寿命长。正常使用条件下可达15年以上。超过年限后可在旧层上直接加涂。无需铲除，节省成本。翻新周期比传统材料长得多。
