城市公共建筑、商业综合体等都需有大型地下车库，而且城市地下工程的开发数量将会越来越多，面积会越来越大。

地下工程对防渗漏的要求更高，因为地下工程一般在迎水的六个面作防水处理，必须一次性处理好，否则后期维护处理起来十分困难，只能堵漏。下面带大家分析预铺工艺的优势特点，了解新型“预铺工艺”对于地下工程的防水施工具有怎样的优异表现。

传统“外防外贴”防水工艺

地下工程一般采用大开挖的施工方法。以往的地下防水采用“外防外贴”法，即基坑挖好后打上垫层，垫层上施工防水层，浇筑底板，卷材防水在底板与侧墙转角处需甩槎。再浇筑侧墙，墙角接槎后，整个侧墙表面做防水层。

传统工艺存在诸多问题

防水层施工时，对垫层的要求高，需要垫层平整、干燥、无起砂、无污染等；

防水层的施工时对施工环境要求高，雨天、冬天、风雪天都不能施工；

防水层抗窜水性差；

对小空间的侧墙防水施工无法完成；

底板因泥沙污染与侧墙处防水层的接槎困难，无法保证此处防水的效果。

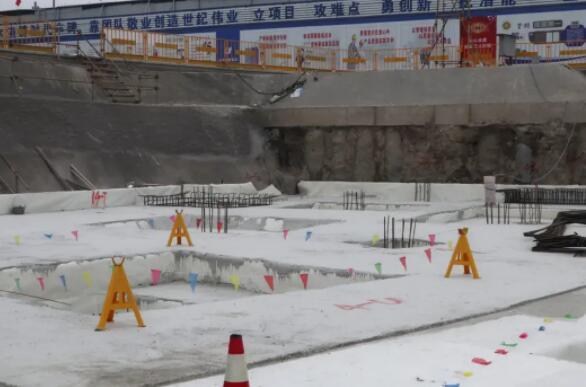

新型“预铺反粘”防水工艺

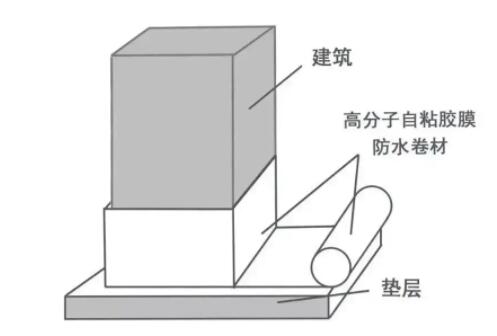

“预铺工艺”是以橡胶、塑料为基材，单面复合，高分子自粘胶，胶表面采用不粘或减粘材料处理的防水卷材，自粘胶层朝上，空铺于水泥垫层上，接缝靠自粘层粘结，再绑扎钢筋、浇注混凝土。混凝土在凝固过程中与分子自粘胶层完全粘合，防止水作用下水在粘结界面内窜流，从而最大限度地降低渗漏的风险。

“预铺工艺”的优点

1. 采用空铺及接缝自粘粘结，施工效率速度快，是传统的6～8倍；

2. 对水泥垫层的平整度、光洁度、潮湿性等，要求低，只要无明水都能施工。施工结束经防水层验收合格，即可绑钢筋，浇注混凝土；

3. 对施工环境要求低、冬季-10℃以上均能施工，甚至小雨天，只要接缝处理好，也能施工。

4. 预铺防水卷材抗穿刺性能好，一般的钢筋绑扎不会将防水卷材刺破。若真出现破损只要用双面自粘卷材及时修补即可；

5. 预铺防水卷材与后浇混凝土完全粘合，抗窜水性好，即使有小的破损，水不会到处窜流，也不会发生渗漏问题；

6. 预铺防水卷材抗泥沙污染性强，即有泥沙污染，不会降低其粘结性和抗窜水性；

7. 预铺防水卷材特别适用小开挖的地下空间，底板和侧墙连续一体施工，避免以往“外防外贴法”施工甩槎的问题，以及侧墙施工空间狭小带来的施工困难等问题；

8. 底板单层使用，不需要水泥保护层，综合成本低；

9. 预铺防水卷材采用空铺、接缝自粘的冷施工工艺，避免了动火施工的危险，且污染，绿色环保；

通过以上的分析对比，可以看出“预铺工艺”对于地下工程的防水施工是一项“革命性”的工艺。施工适应性强，施工效率高，防水效果好，综合成本低，在地下工程的防水应用上，是非常具有发展前景的防水施工工艺。

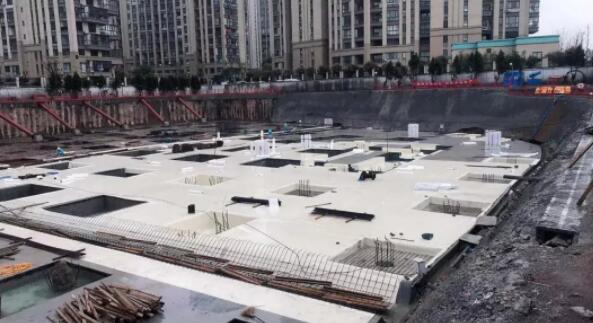

预铺高分子自粘胶膜（非沥青基）防水卷材

产品简介

预铺高分子自粘胶膜（非沥青基）防水卷材是以高密度聚乙烯树脂等片材为主体防水材料，在片材上覆以自粘胶膜和颗粒减粘材料所制成的高分子自粘防水卷材。与混凝土固结后，形成无间隙结合，杜绝窜水隐患，能有效提高防水系统的可靠性。

产品特点

◆ 适用于地下和隧道工程的预铺反粘防水工程，具有防水层施工完成后无需保护层直接绑扎钢筋浇筑混凝土的抗冲击性能。

◆ 基面要求低，节省工期，无需对基层进行水泥砂浆找平，潮湿基面均可施工。

◆ 施工简单快捷、工法灵活多样。

施工工艺

1.卷材大面积铺设前，先进行试铺。在铺设第一幅预铺高分子自粘胶膜防水卷材时，先将卷材按弹好的基准线定位空铺在基面上，卷材的光面面向基层，仔细校正卷材位置。

2.卷材长边预留70mm自粘搭接宽度边，相邻卷材在长边方向采用自粘搭接。预铺高分子自粘胶膜卷材的自粘搭接宽度不小于70mm。

3.搭接操作时先撕掉卷材预留自粘搭接处的隔离纸，自粘搭接边应保持干净、干燥、无灰尘。进行搭接粘合作业时，一边排出搭接边里的空气，一边用压辊压实粘牢。

4.对于卷材的短向搭接缝，应采用拼缝的方式处理短边搭接，左右搭接宽度不少于80mm。

◆立面防水层铺设工艺（基坑侧壁、砖胎膜）

先将预铺高分子自粘胶膜防水卷材按弹线位置对准在围护结构墙的基层上，卷材的平滑光面面向围护结构。

为防止卷材脱落，采用机械钉固方式把预铺高分子自粘胶膜防水卷材固定于围护结构墙面上，钉固位置应在距卷材长向预留自粘边外边缘10~20mm处。根据现场实际情况，可在卷材长向搭接边每隔500mm左右进行机械固定。施工时，撕去长向预留自粘搭接边表面的隔离膜，进行长边搭接，同时确保所有钉固点被相邻卷材的搭接边覆盖。搭接后应立即用压辊滚压，以确保粘接牢固。

对于卷材的短向搭接边，应根据现场情况，每隔300mm左右对卷材进行机械固定，钉固位置距卷材短向搭接外边缘10~20mm。

◆图示

1.平面图
