如何用无机防水堵漏材料封堵渗水面和漏水口

在工程建筑中，有时会发生渗水面和漏水口，那么它们在用无机防水堵漏材料进行封堵时，操作上面有什么区别吗？今天邦邦君就为大家介绍一下。

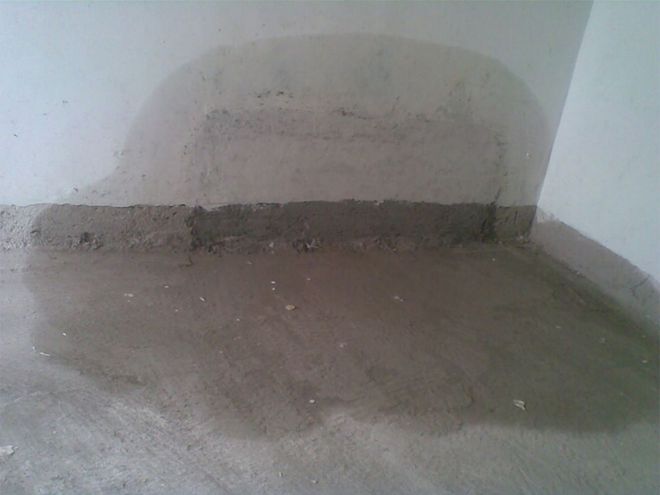

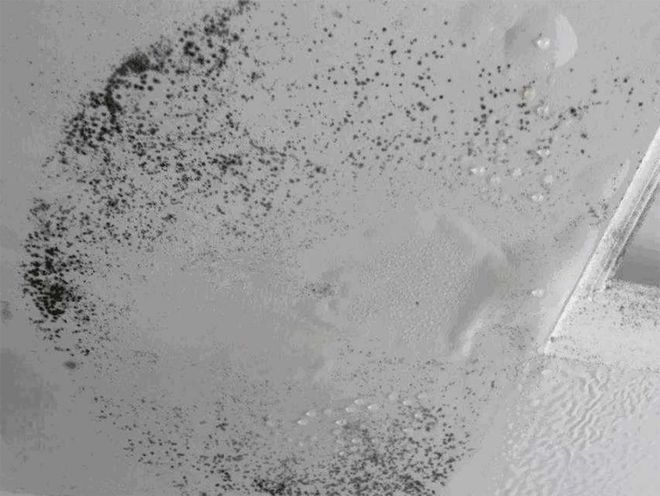

一、渗水面的处理方法

1、基面处理：

基面必须充分湿润至饱和（不再吸水），并要求干净、牢固、平整、但不能太光滑。

2、材料配制：

（1）刮抹料按粉：水=1：0.3～0.35下料。搅拌3～5分钟（最好用搅拌器）成均匀的腻子，料中不含硬块或生粉。

（2）为保证该料的快凝性，当环境温度低于10℃时，用约50℃的温水调料。

3、可用时间及凝固时间：

可用时间约3分钟，初凝后不可加水再用。凝固时间约5分钟。加水多、温度低，可用时间及凝固时长些，反之短些。

4、施工操作：

上料前用干布将基面擦干并迅速上料。

a、先用抹子上第一层料，若有漏水先别管它；

b、待涂层硬化后（手压不留指纹），用水喷湿（但不能有积水）；

c、再用刮板或抹子上第二层料；

d、若局部仍有渗水，再用料抹堵一层，直至不漏。

上料时，要稍用劲，并来回多几次使其密实，同时注意搭接。

5、保湿养护：

待涂层硬化后马上进行保湿养护以防粉化，养护方式可为：喷水、盖湿物、涂养护液等。第一次养护应小心以免破坏涂层，共养护2～3天，潮湿处可自然养护（例如渗水的地下室等）。

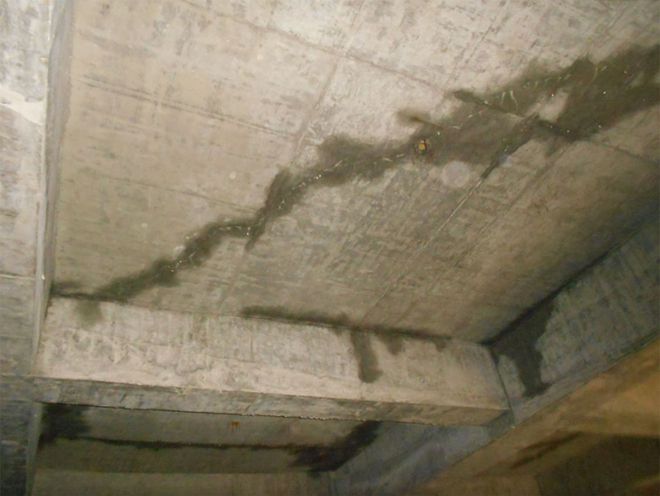

二、漏水口的处理方法

1、基面处理：

用凿子或冲击钻钭漏水口打出一定深度（约3～4cm）且尽量里大外小的沟槽或洞孔，口子尽可能打得小些，但必须要见新茬，然后冲洗干净。

2、材料配制：

（1）堵漏料按粉：水=1：0.25搓揉成料团。

（2）为保证该料的快凝性，当环境温度低于10℃时，用约50℃的温水调料。

3、可用时间及凝固时间：

可用时间约3分钟，初凝后不可加水再用。凝固时间约5分钟。加水多、温度低，可用时间及凝固时长些，反之短些。

4、施工操作：

根据口子形状将堵漏料捏成略小于口子尺寸的料团，放置几分钟（以手捏有硬感为宜）后塞进漏水口，并用木棒挤压、轻砸使其向四周挤实，即可瞬息止漏；然后再做防水处理，等防水层硬化后再堵漏，否则水有可能从周围挤出。

5、保湿养护：

待涂层硬化后马上进行保湿养护以防粉化，养护方式可为：喷水、盖湿物、涂养护液等。第一次养护应小心以免破坏涂层，共养护2～3天，潮湿处可自然养护（例如渗水的地下室等）。

三、神盾防水无机防水堵漏材料介绍

神盾无机防水堵漏材料产品由特种水泥及添加剂等多种材料经特殊工艺加工而成的粉状防水堵漏材料，现场按照比例与水混合，搅拌均匀即可使用。

四、神盾防水无机防水堵漏材料的特点

1、带水施工、防潮、抗渗、快速堵漏迎背水面均可使用；

2、无毒、无害、无污染；

3、凝结时间任意选择；

4、抗渗压高、粘接能力强、防水、粘接一次完成；

5、与基层合成整体，不老化，耐水性好。

五、神盾无机防水堵漏材料的用途及使用范围

神盾防水无机防水堵漏材料适用于各种砖石、混凝土结构的新旧建筑物的防潮及渗漏修缮，尤其适用于各种地下室、沟道、厕浴间等工程的防潮、抗渗、堵漏，其中缓凝型用于无渗水面防水，速凝型用于渗水面和漏水口抗渗堵漏。
