武汉污水检查井防水堵漏抗渗施工方案

一、工程概况


湖北某公司污水检查井为砖混结构,部分抹有水泥砂浆,部分是裸砖墙。冷却塔下来的水通过污水井排走,由于井壁砖墙结构不具备防水抗渗功能，长时间、大部分污水渗透井壁积蓄在地表下,导致混凝土路面与混凝土地坪下面的回填土松软,地面下陷,影响交通与生产安全。

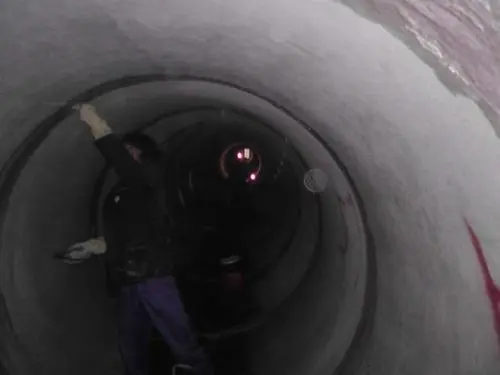

1.相关图片:

2. 治理措施:


对污水井内壁及井底板采取整体进行堵漏、抗渗、防水处理措施,彻底阻止碱性污水渗漏，达到长久有效的治理效果。


二、编制说明


1、本措施方案依据现场勘查结果编制。


2、本方案的施工工艺、施工工法、质量验收等，依据以下标准编制:


1)、相关的地下结构施工图纸;


2)、国标《无机防水堵漏浆料》(GB 23440-2009);


3)、国标《建筑地面工程施工质量验收规范》(GB50209-2002);


4)、国标《地下工程防水技术规范》GB50108-2001

三、施工部署:


(一)施工准备


1、人员准备:对该工程指派有丰富施工管理经验的管理人员，技能过硬的技术工人，组成施工作业班组，签定劳动合同明确双方责、权、利，确保工程施工顺利进行。


2、材料准备:工程开工前，准备符合质量环境、职业健康安全要求的合格产品。


1)YYH防水浆料:


为有机高强度浆料，粘结力强，抗渗性好，具体如下:


l抗压强度(7d): 51MPA


l抗折强度(7d):10.27MPA


l抗渗压力(7d):1.5MPA; (28d):2.0MPA


l粘结强度(7d):1.5MPA


l初凝时间:220分钟


l终凝时间:300分钟


l耐水性:0.95


被用来形成高抗渗层，用于应对大的水压。

2)、YYA特种防水抗渗浆料(背水一喷灵):


YYA特种防水抗渗浆料，由郑州郑赛防护有限公司研发，是一种专业在背水面处理混凝土、砖石结构渗漏水的特效刚性内防水材料，属新型特效防水抗渗材料，无毒无味，阻燃，环保，可用于食品和饮用水工程。是由几十种纯无机成分组成的灰色粉末，单组份，各种成分与水互相发生反应后，具有多重防水抗渗的功能，而且强度高(7天C30以上)，耐高低温(-40-200℃)，粘接力强(2.0MPA)，抗渗压力达1.8MPA，可耐180米水柱的压力，不起层，不开裂，耐紫外线，耐老化，抗冻，不易被破坏，无搭接缝施工，可靠性高，可快速解决地下室渗水，地下车库渗水，地下室漏水，地下车库漏水，水池漏水，隧道渗水以及电缆沟漏水等各种混凝土大面积渗水与砖混结构渗水问题，效果耐久。已通过国家建筑材料测试中心的检测，被列为中国工程建设重点推广应用产品，是耐久性防水工程的最佳选择。本材料采用喷涂施工，即使采用高压注浆或其他材料效果不佳的，使用本材料依然可以达到理想效果。

YYA特种防水抗渗浆料作为内防水施工的主要材料，具有以下优点:


(1)、优异的防水抗渗能力，是真正的多重动态防水材料;


(2)、和混凝土、砖石结构具有超强的粘接能力，可背水面大面积带水施工。即使遇到使用注浆或其他材料效果不佳的渗漏水情况，该材料同样可以达到理想效果;


(3)、采用喷涂法施工，防水层厚度均匀，无接缝，并可根据施工要求调节材料的厚度，既适合局部修复处理，也可以大面积施工。


(4)、集防水，抗渗，修复，加固，保护为一体，不需另做保护层，具有较高的抗压强度与抗折强度，可以承受较高的漏水压力，有效增加建筑物的强度


(5)、由纯无机材料组成，与混凝土结构同寿命，耐高温，耐紫外线，抗冻，抗老化。


(6)、无毒无味，真正的绿色环保产品，可以应用于食品工程和饮用水工程。


该材料应用范围广泛:地下室，地下车库，人防，隧道，地铁，电缆沟，电梯井，电缆井，阀门井等各种地下工程渗漏水，以及水池，大坝，水利工程等各种混凝土,砖石结构的建筑工程的渗漏水。


本材料经常用于背水面对大面积混凝土渗水或者大面积砖混结构渗水基层的预处理。


3、技术、后勤保障准备:


1)充分利用开工前的前期准备时间，对本项防水工程施工人员、管理人员进行施工前动员及技术交底工作，经过动员及交底使施工人员了解施工的基本情况，清楚施工特点，以及注意事项，保证按质按量完成任务。


2)提前落实安排和组织劳动力进场，并建立相应的组织领导体系和管理保证制度。对施工人员的生活和后勤条件做充分考虑安排，包括住地、通讯、饮食、起居、卫生季节变化适应等方面，保证他们全力投入工作之中，确保施工进度和管理的需要。


(二)主要施工方案实施步骤:


现场安全、防护措施→污水抽排、基面清理施工→YY16堵漏、补强处理施工→井底阴角YYH节点加强处理施工→整体喷涂YYA抗渗防水施工→检查、验收。




四、施工工艺流程及操作要点


一)现场安全、防护施工措施


坚持“安全第一，预防为主”的方针，在施工期间杜绝一切安全质量事故。强化施工现场科学管理，满足现场环保要求，创一流水平，进行安全文明施工。


1.污水检查井周边1-2米地面安全防范界线树立警戒告示牌等措施，井上安全专员管理巡查。


2.下井安全梯搭设结实，方便上下安全，换风排气电扇配备。


3.防护口罩、安全帽、橡胶水鞋、橡胶手套、安全带。


二)污水抽排、基面清理施工


基层要求:彻底清除井内污水、污泥，垃圾装袋、排放至业主指定点。


1.清理配备机具:污水泵、铁锹、扫帚、空压机、手锤、钢凿、抹布等。


2. 将泵抽出的水反复冲洗井内壁、底板及阴角、缺陷孔洞部位松动的附着物，大的垃圾装袋吊出堆放到指定点沥水。


三)YY16堵漏、补强处理施工


1.井内壁漏水部位和基面坑凹、裂缝、孔洞、排水管周等渗漏缺陷须调配YY-16闪凝堵漏浆料快速堵漏止水。


2.裸砖结构须整体补强加固，可以采取YY16和YYA干混均匀，再拌合筛检的细沙成快凝抗渗堵漏砂浆，须少配制，快施工，熟练进行批抹压实，棕毛刷沾水刷涂收匀密实。


四)井底阴角YYH节点加强处理施工


施工机具:切割机、电锤、空压机铁铲等。


1，井壁(侧墙)与底板阴角开凿、清理(示意图):


依结构密实程度凿除基层，侧墙边角及底板的边角用切割机开槽 ，电锤凿除，清除垃圾，高压水喷洗干净，重点为阴阳角，结合部位的污垢等附着物。达到下步施工条件。垃圾堆放到指定点。


2，结构加强加固抗渗处理:


配制YYA特种防水抗渗浆料，连接空压机，喷浆枪，上料对槽体整体进行薄喷多遍，阴阳角、结合部位、渗漏严重部位重点多遍喷浆，待凝结固化。


配制YYH高抗渗浆料，用YYH把槽填平、压实。


对还渗漏的部位进行单独开凿“V”槽，高压吹洗干净，配制干结的YY16按压堵填结实，对水量大，可直接用YY16干料按压，直至不漏水。


三)整体喷涂YYA抗渗防水施工


配制YYA特种防水抗渗浆料，连接空压机，喷浆枪，上料对侧墙到底板整体进行喷浆2遍，阴阳角、结合部位、渗漏严重部位重点多遍喷浆，待凝结固化。


12-24小时后无渗漏即可进行检查、验收。


五、成品保护:


1.施工人员要认真的保护好已完成的未凝固的抗渗层，2-3小时内严防大量污水冲刷浸泡。


2.不允许有尘土、杂物堵塞大小管口，排水部位，以保证施工完成后排水畅通无阻。
