高压注浆堵漏技术在建筑渗漏水堵漏工程中的应用

注浆技术指的是利用压送的办法,把具有一定凝胶时间的浆液注入到松散的土层或者是含水的岩层裂缝当中,当浆液凝结之后,能够将颗粒或者岩层的裂缝稳固,所以也称作是注浆加固法。本文就对注浆技术在房屋建筑工程中的应用进行了分析研究，以期提高楼房的使用功能，延长楼房的使用寿命。

　　【关键词】注浆；技术；工程

　　注浆技术的工作原理是利用压送的方法，将具有一定凝胶时间的浆液注入进含水岩层或裂缝松散土层中，使浆液凝结后团结上的颗粒充塞岩层裂缝，最终使土层的水理性质和力学性质都得以改善的一种建筑技术，这种方法也被称为注浆加固工法。

　　1 注浆技术的适用

　　注浆方法主要适用于受周边施工环境影响而无法用常规方法施工的房屋建筑，操作简单、快捷。比如文物建筑的雕刻花梁、彩描，琉璃瓦面裂缝的修补加固等。注浆的防水效果非常优越，注浆是把具有一定凝胶时间的

浆液注入到砼内缝中，使其填充密实，因此在防水性方面比“穿衣”的防水效果更为优越。对出现蜂窝、老化、蚀变性的砼，采用注浆方法是最为理想的方法，能使强度下降的砼得到固结改性，提高强度，延长使用寿命。

　　2 常见的注浆技术

　　2.1 静压注浆法

　　静压注浆法，一般用于软土地基房屋建筑工程当中，利用劈裂作用的原理，所以也被称为劈裂灌浆法。把比重较大的水泥浆或者水泥砂浆用压力来进行注入，此时水泥浆或者水泥砂浆就会在压力传递的作用下，顺着地

基应力场中的最小主应力面或者弱应力进行分布区劈裂、延伸，进而逐步的形成不规则行政的凝结体，用于对周围的土体进行挤压及密实工作，以实现减小土体的空虚，增加压缩的模量。1在土体中，浆液凝结体起到的是

一种骨架的作用，从而大大的提高了地基的承载能力，同时大大的降低了沉降变形发生的概率。

　　2.2 高压喷射注浆法

　　这种注浆法出现于20世纪60年代后期，如今已经在我国的建筑行业得到了非常广泛的应用，尤其是在高速公路的软基加固、矿山巷加固以及水利工程防渗漏等工程中。随着近年来高层建筑和地铁的迅速发展，高压喷

射注浆技术被越来越多的城市选用来进行深基坑的防渗漏工作。

　　2.3 复合注浆法

　　复合注浆法一般用来加固桩基础，它结合了高压旋喷注浆法和静压注浆法，将两者的优势充分加以结合利用。在实际的建筑工程中，通常是先采用高压旋喷注法把浆喷成桩柱体，然后通过使用静压注浆法，来增加旋喷

的效果，使加固的浆液能够逐渐扩散，有效的避免了浆液的同结收缩，最终实现消除注浆盲区的目的。复合注浆法除了适用于粘土、砂卵石层、分析沙层以及粉土外，还可以适用于岩溶土洞。

　　3 注浆技术在房屋建筑工程中的应用

　　3.1 混凝土结构部位的应用

　　应当依据病害部位设计孔位，孔距适宜控制在300-400mm内，孔径在0.8-1.2mm。若是干缝面则可设置在距缝两侧30-50mm处，并且涂上环氧胶封闭缝口，以免注浆时导致浆液从敞开的缝口窜出；若是湿缝则采用

沿缝开槽，槽口宽×深宜控制在2-3cm×2-3cm内，以免扩大缝口。在处理清孔清槽后，应采用强水泥封槽和埋管；如果是干缝则可注入低粘度的环氧树脂类材料，固化时间应控制在14小时左右，目的是让注浆材料能充分

充填到缝隙内，起到全面积粘结的作用。若是湿缝应选用对水具有亲和性的环氧材料，在注浆过程中克服被粘物表面的水膜与被粘物有效的粘结，从而达到固结补强的目的。

　　3.2 用砖墙砌墙的厨、卫间的注浆处理

　　厨房、卫生间是用水的集中地方，容易发生渗漏现象。主要原因是防水层失效，厨房、卫生间的用水沿砖和砖缝灰砂的毛细作用渗透至墙面冒汗、发潮。可以通过环氧注浆切断渗水通道，控制水沿毛细孔的扩散。即在

砼地板与砖墙的砖缝开一小槽，沿砖缝布孔，孔距在200－300mm为宜，采用环氧砂浆嵌槽，埋管注入环氧浆，重复注浆至充填饱满。处理方法简单有效，如条件限制可在厨、卫间施工。即在瓷片的连接位上钻孔、埋

管、注浆后，采用同色水泥进行孔位表面修饰即可，省去铲除批荡层、涂防水胶、重新批荡的工序，节省费用，缩短工时，效果明显。

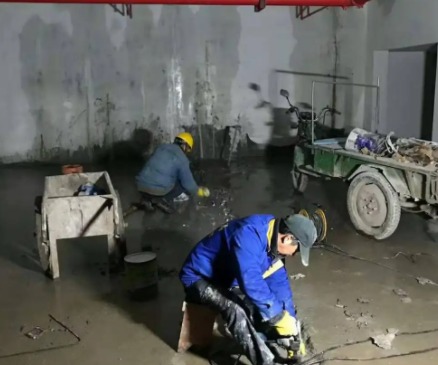

　　3.3 地下室部位的应用

　　首先，施工工序。地下室部位灌浆的具体流程工艺如下：查找裂缝→钻孔→清洗钻孔→安装注浆嘴→高压注浆→二次补灌→修补渗漏点→清理注浆嘴→清扫施工现场→验收。

　　其次，注浆。将浆液倒入高压灌浆机贮料桶内后，开始向第一个注浆嘴注浆，压力由从低到高慢慢提升，最后控制在1.5-2.0MPa为宜；裂缝中的水被挤出后流出浆液，当浆液沿着裂缝到达相邻孔后可停止注浆并移至

下一注浆嘴；灌完一条裂缝的最后一个注浆嘴，再回到第一个注浆嘴，依次补灌浆液；观察48小时，检查止水效果，如有渗水点，打孔埋嘴，再次注浆直到无渗水为止；最后用水不漏封堵注浆孔洞，清扫垃圾。

　　第三，钻孔。一般采用灌注无机浆料的注浆孔为骑缝钻孔，深度约等于混凝土板厚度，不能超过其5%；灌注化学浆料的钻孔角度为40°-45°，确保所钻的孔切割裂缝；钻孔深度不小于200mm，用高压水或压缩空气吹

扫孔洞，去除孔中的灰尘和碎片；安装注浆嘴，深度为注浆孔长度的75%，紧同注浆嘴，确保嘴与孔壁无缝隙。

　　3.4 墙体部位的应用

　　首先，在考虑楼板设置相应的变形缝外，需要在女儿墙和楼板接触的部位进行钻孔并埋管灌注，其灌注材料应采用剪强度好、粘结力强的材料。

　　其次，砖墙体及门窗注浆处理采用注浆的办法是在窗的框周布孔，重点是在框的底部注浆，材料以水泥浆为主。水泥注浆结束后，再进行环氧封闭处理，其作用是控制水泥注浆后产生的干缩。

　　第三，墙体的渗漏应先找出渗漏面，然后采用墙面布孔注浆；其灌注压力控制在0.5-0.8MPa为宜；注浆材料为水泥浆，可改善空心砖的密实度，提高阻挡外墙雨水渗透的能力，从而取得理想效果。

　　4 采用注浆技术时的注意事项

　　钻孔注浆过程中，容易出现钻孔困难、轨道线路变形或移位、跑浆冒浆等现象，针对不同的问题，应积极采取不同的对策。

　　第一，在采用注浆技术时，应严把注浆材料关，清楚了解产品的特性后，方可用于注浆过程中。

　　第二，出现不冒浆或断续冒浆时，若是土质松软则视为正常现象，可适当进行复注；若是附近有空洞、通道，则应不提升注浆管继续注浆直至冒浆为止或拔出注浆管待浆液凝固后重新注浆。

　　第三，注浆时应严格控制注浆压力，以免引起线路轨道变形或位移。

　　第四，由于站场土层大部分为回填土，其填料中可能掺杂着大的石块或混凝土块，施钻过程中可能出现卡钻现象，可采用水泥浆、套管护壁或停钻注浆后待浆液凝固具有一定抗压强度后，再向深部继续钻孔注浆。

　　第五，当流量不变而注浆压力突然降低时，应立即检查侧沟泄水孔、路基砌体、路肩、道碴等部位是否有跑浆或冒浆等泄露情况，此时，应注注停停或换孔注浆，必要时应拔出注浆管，检查密封性能。

　　第六，当出现吸浆量大而注浆压力较小时，则改为溶浆进行注浆，必要时采用水泥砂浆；反之，则改为稀浆进行注浆。

　　另外，在注浆过程中必须注意环境保护和个人安全保护，加强防火安全管理。在选用具有一定的耐压性的注浆设备、配件时，应避免因爆管而造成财产损失和人身伤害。
