一、改性丙烯酸盐注浆料的优势1.自身材料与各种基面或材料都有良好的附着力，可避免水份从胶体与混凝土结构板的间隙透过。各种松散材料被改性丙烯酸盐包裹后，都可以与改性丙烯酸盐成为混合一体的胶状物；2.改性丙烯..
一、改性丙烯酸盐注浆料的优势
1.自身材料与各种基面或材料都有良好的附着力，可避免水份从胶体与混凝土结构板的间隙透过。各种松散材料被改性丙烯酸盐包裹后，都可以与改性丙烯酸盐成为混合一体的胶状物；
2.改性丙烯酸盐A、B组份混合后初期低粘度，有良好的可灌注性和可扩散性，固化时间可根据所需要的扩散时间调整；
3.固化后有良好的弹性，可拉伸，触碰、拉伸不破裂、不破碎；
4.饱水状态下基本无回缩，失水回缩后遇水可反复重新恢复原状。
二、改性丙烯酸盐注浆料作用原理
将背水面堵漏，通过钻孔（穿透结构板）、埋设注浆针头、压力灌浆（不需要太高压力）、扩散、限时固化成胶的过程，在不破坏迎水面装饰层或者不开挖地面回填土的条件下，在渗漏部位的迎水面再造防水层。
三、改性丙烯酸盐注浆料的应用范围
1.卫生间、厨房间、客房、阳台等不破坏装饰层的堵漏维修；
2.地下车库顶板（上部有回填土或车道等附属物）、地下室侧墙堵漏维修。
3.有条件地用于地下室底板堵漏维修；
4.地下室变形缝辅助堵漏。
四、改性丙烯酸盐注浆料的应用方法

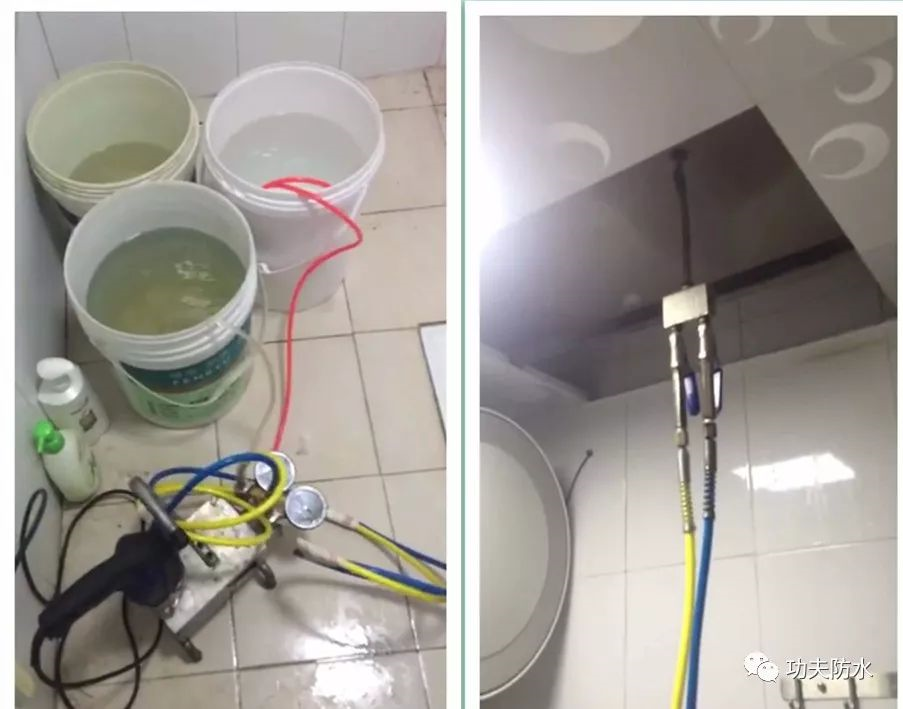

（一）卫生间、厨房间、阳台等堵漏
1.将上部地板砖切缝或者将地板砖缝内水泥或填缝剂剔除；
2.根据需堵漏单元的面积，按照间距1米左右，钻孔穿透楼层结构板，钻孔时需采用带限位的冲击钻，防止钻穿后突然卸力破坏上部地板砖和管线；
3.埋设注浆针头；
4.在改性丙烯酸盐注浆料的B组份适量添加C组份，调整固化时间在8~10分钟；
5.采用双组份抽吸式注浆机将改性丙烯酸盐注浆料通过注浆嘴注入地板砖与结构板之间的砂浆层。无双组份注浆机时，也可采用两台单组份注浆机近距离（间距5厘米）埋设注浆针头，双机同时等量注浆。无两台注浆机时，可采用等量A、B料同时加入料罐，单机注浆（需注意在固化前清洗机器）；
6.注浆时需在上部同时观察，待注浆部位上部水份被挤出，涌出注浆料时，停止该注浆针头的注浆操作，将上部该部位瓷砖缝用堵漏材料封闭，并进行下一个注浆；
7.注浆完毕后，拆下注浆针头的上半截，用堵漏材料封闭注浆孔。

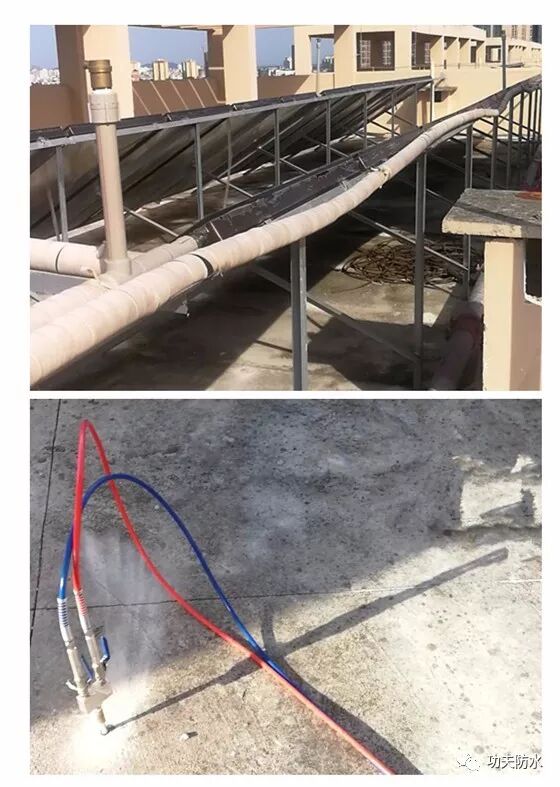

（二）有隔热层屋面采用高压灌浆改性丙烯酸盐再造防水层，减少拆除、重做防水、恢复产生的高额费用。
参照卫生间、阳台的堵漏施工在屋面上部或者下部钻孔，间距约1米，采用双液注浆机高压灌注改性丙烯酸盐注浆料，将原来积存在挤塑板下间隙的水份逼出，由改性丙烯酸盐浆液替换并形成防水胶状物。该胶状物与基面有良好的粘结力，高弹性，在结构板变形开裂的情况下依旧能保持防水的完整性，参考用量2~3公斤/平方米。

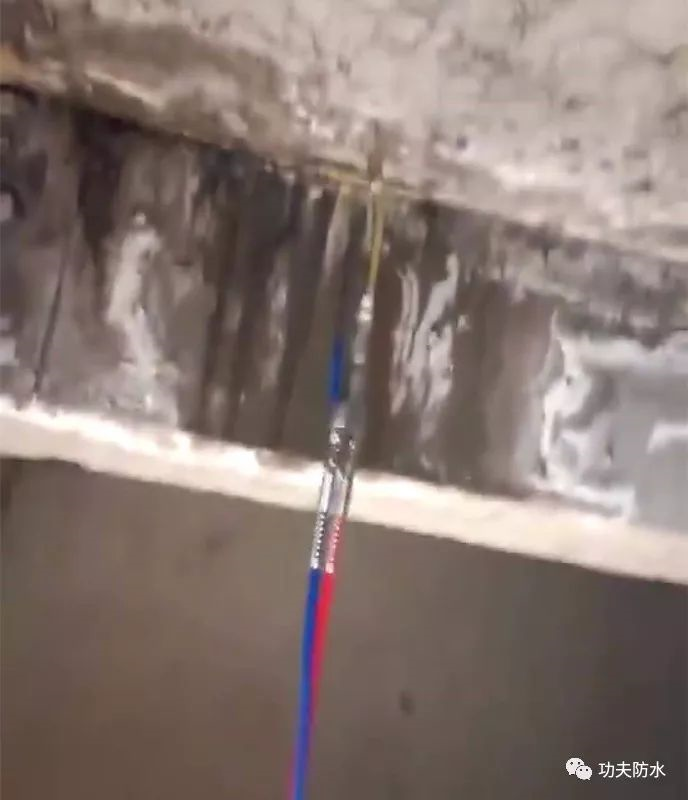

（三）地下室顶板（上部有填土或车道等附属物）、地下室侧墙堵漏

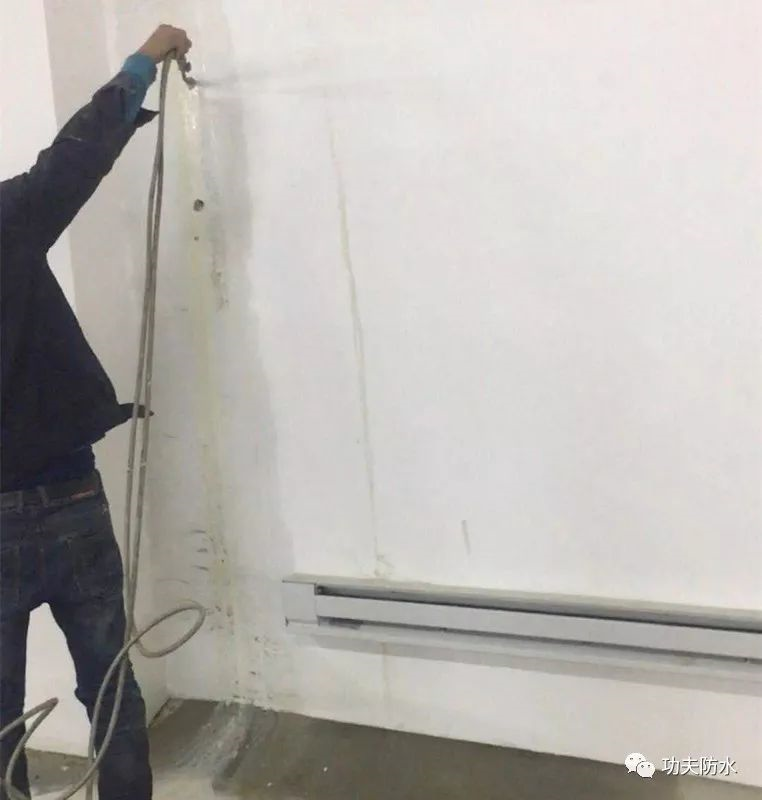

1.钻孔埋设注浆针头
由于地下室顶板厚度比楼层结构板厚，钻孔时钻头的摆动会使孔径变大，可采取两种方法避免，一是采用小一号钻头钻孔，钻头摇摆后孔径依然满足注浆针头密封要求，注浆针头用普通长度；二是采用普通钻头钻孔，埋设长注浆针头。
2.将改性丙烯酸盐注浆料通过压力注浆，透过顶板进入顶板上部扩散，由于上部无法监测到注浆料涌出，建议采用通过控制注浆料用量的方法控制成胶厚度，参考用量5公斤/平方米；
3.拆除注浆针头，用堵漏材料封堵注浆孔。
备注:采用改性丙烯酸盐注浆料进行注浆，由于改性丙烯酸盐注浆料具有良好的粘性和延伸，可有效避免以往发泡聚氨酯灌缝后，由于震动或时效造成的裂缝重新渗漏。

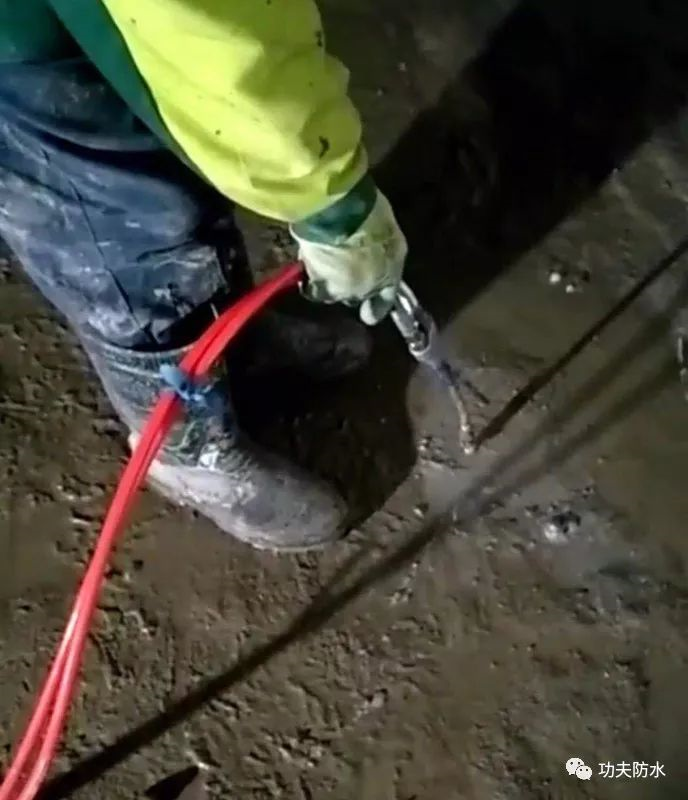

（四）地下室底板堵漏
参照地下室顶板及侧墙操作方法，但在改性丙烯酸盐注浆前应先高压灌注水泥浆或水下不分散注浆料，将底板下的大空腔填充。
（五）地下室变形缝辅助堵漏
可将灌注改性丙烯酸盐注浆料作为地下室变形缝的第一道防线。再以其他措施设置第二、第三道防线。
