武汉地下室堵漏施工方案

一、工程治理分析

根据地下室堵漏施工经验，在治理结构缝、施工缝等漏水情况时，若缝隙已停止变形，可采用刚性材料堵漏，若缝隙还有可能变形或砼毛细孔渗漏水，则需采用柔性材料处理，结合现场的实际情况，也可采用刚柔结合型材料，进行背水反压堵漏法施工，其目的是避免砼结构在气候保温差、沉降、收缩、振动等因素下不再发生开裂漏水。

二、施工工艺

地下室堵漏中施工缝、交接缝的防水堵漏治理较为常见，针对结构缝、交接缝、施工缝渗漏水治理的方法通常有：堵塞法、嵌缝法、注浆法、粘贴法和涂刷密实法。材料和工艺的特点：

1、以多种进口化学材料，根据施工水流压力大小配比制成粘度几乎与水相同的液体，渗透性好，能渗入10⁷~10⁸砼细缝中，在水压和十分潮湿的环境下迅速凝聚。

2、凝聚时间可随配合比准确地控制在数秒种或几分种内，在出水压力大、水流量多的情况下迅速凝结。

3、抗渗性好、干缩后遇水膨胀、不溶于水、煤油、汽油等有机溶剂、能耐酸、碱、细菌的侵蚀，亦不受气候条件的影响，有一定强度、弹性和变压，耐久性好。

4、抗拉性强，被堵漏施工过的裂缝口，以后再出现正常沉降或错位裂缝≤3mm也同样不会漏水。

下面为地下室堵漏背水反压堵漏的注浆法和嵌缝法二种方法配套施工方法。

先剔出缝隙内填充物、清理冲洗干净后，进行抽管、埋管，引水减流作业，凹槽不要一次填满，以使嵌缝留出余地，每隔一定的距离埋设一个注浆嘴，速凝材料达到一定强度后，遇水膨胀速凝，然后在止水的变形缝凹槽上部用浇注料嵌填压实表面层，采用材料防水和结构防水相结合，即刚柔相结合的长效防水堵漏工艺。

①清理漏水部位，将漏水点表面清理干净，用电锤凿槽，大约槽宽80mm，槽深70mm，具体根据现场情况而定。

②漏水缝口预埋注浆嘴，清洗漏水缝口，注浆嘴要布置在水源处，裂缝如纵横交错，在交叉口应设注浆竹节，距离跟据裂缝大小、结构形状而定，同时做到错位布嘴。

③配料：将几种化学材料配兑成二组混合浆液，根据漏水量的大小，确定配料凝固的时间。

④反压注浆：注浆的压力必须大于漏水的压力，这样才能将水流推回，并渗透进漏水的砼毛细孔缝内，遇水膨胀速凝，达到长期深层止水的良好效果。

⑤封孔：待浆液固结后，拆除注浆管，并用堵料封闭填平。

⑥表面处理：经自查无渗漏现象后，将表面刮浆刮平。

5、安全措施

针对工程施工要求高，工期符合工程总体要求，进度快等情况，统筹制定如下安全措施：

①全体工人上岗前，进行三级安全生产教育和培训工作，使每个人懂得安全操作规程。

②每天上岗前，对工人对好安全交底工作，作好记录。

③作业施工人员必须穿戴劳动保护措施。

④严格执行甲方各项规章制度，违者按规定处罚。

⑤配制浆液、压浆时，操作人员严格按规范操作，以保证施工安全。

⑥工地配备专职安全员，负责安全生产检查，发现问题及时提出整改，有权责令停工，做好安全防火工作，严禁动用明火。

三、工艺阐述

地下室堵漏中常见的“施工缝、交接缝渗漏水堵漏”其操作步骤为：

凿“U”形凹槽（以便于裂缝的封闭）→用水清洗凿好的槽→埋设皮条→分段埋设注浆嘴（竹接）→表面抹聚合物高分子与水泥参合砂浆→抽出皮条→压水或压气检查封闭的质量和注浆嘴是否贯通→选择浆液的参数→注浆→封闭注浆嘴→裂缝表面处理工作。

速凝材料达到一定强度后，就可以通过注浆嘴反压灌注弹性堵漏浆液，一直注满凹槽并渗入缝隙四周内的砼毛细孔，浇注料嵌填压实表面层。采用材料防水和结构防水相结合，即刚柔相济的长效防水堵漏工艺。

四、材料性能

主要材料的组成：丙稀、亚钾、三乙、过硫、凝浆液等高分子材料，配兑好后为液体，具有良好的亲水性能，水即是稀释剂又是固化剂。溶液渗透性强，能渗入砼结构10⁷~10⁸的毛细缝内，凝固前和水一样无孔不入，成品凝胶固结，固胶体为弹性体，可遇水膨胀，无水结构稳定，具有弹性止水和遇水膨胀止水的双重功能，适用于水利、电力、隧道、涵洞、地铁、人防、矿井等各种地下室和地下建筑的防水抗渗堵漏处理。堵漏材料以多种比例使用，可以配制不同强度、不同渗透深度、不同凝固时间和不同膨胀倍数的材料。

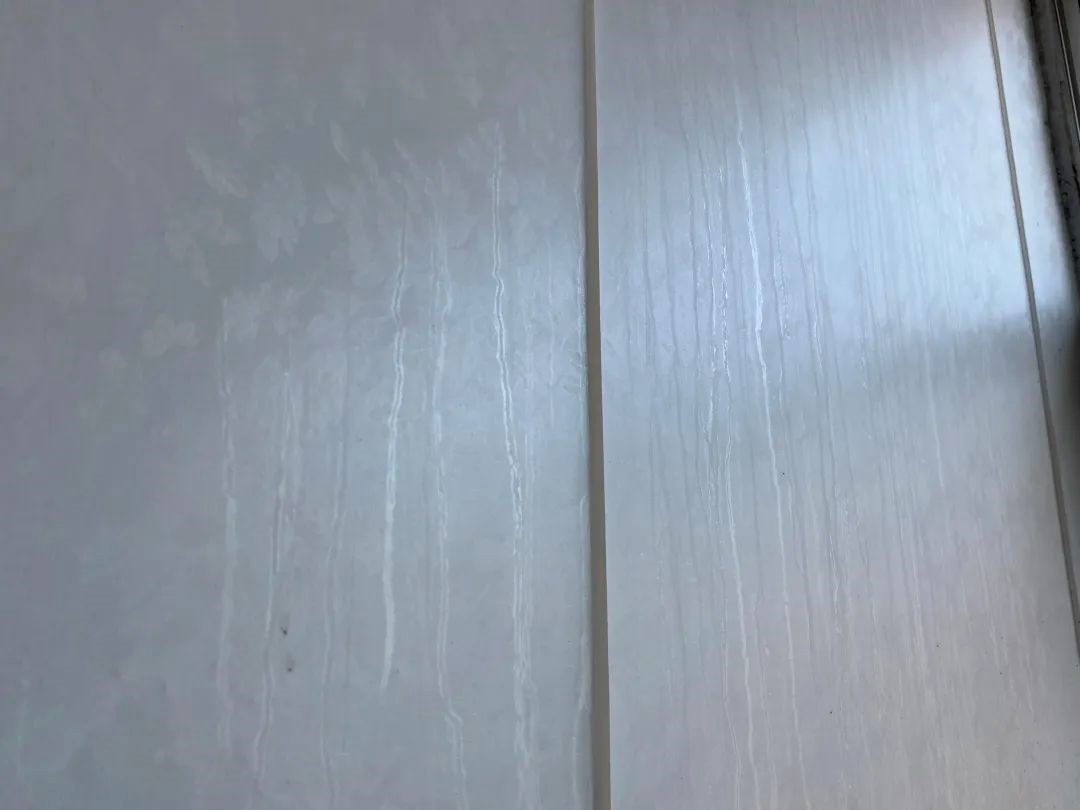

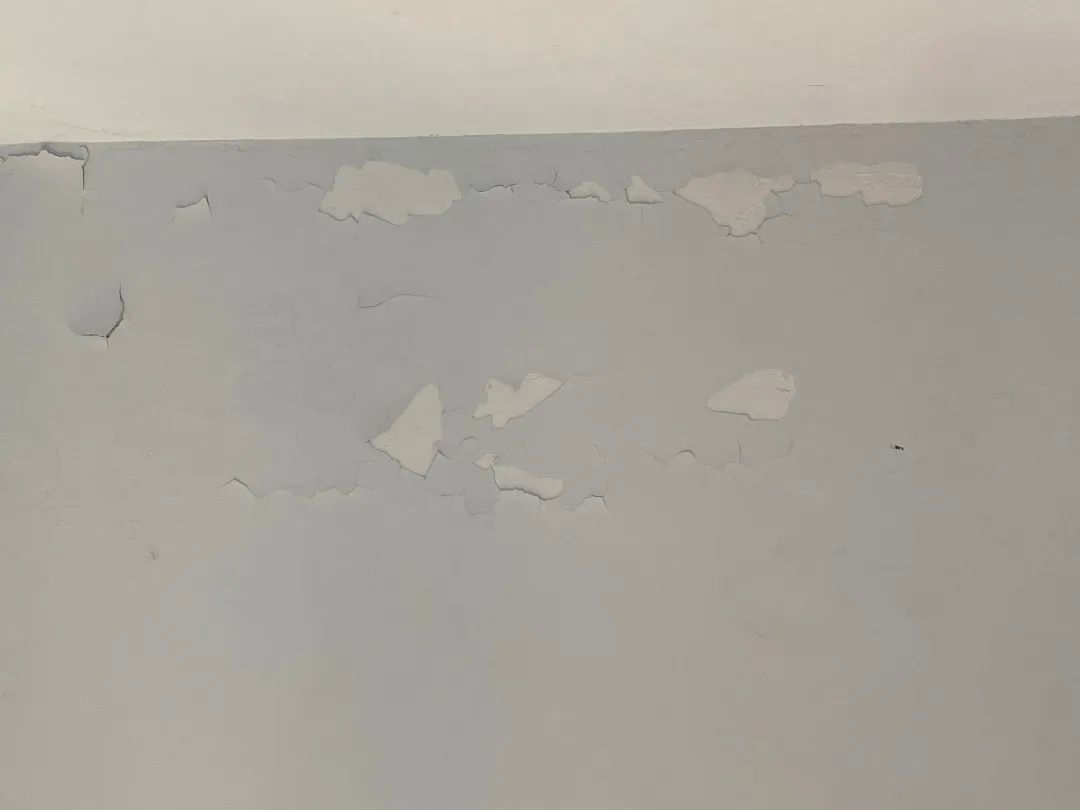

五、施工缝、不规则裂缝漏水堵漏施工工艺示意图
