砼缺陷裂缝导致的地下室渗水的原因及堵漏方法

　　一般砼中出现的缺陷裂缝主要有：伸缩缝、施工缝、温度应力裂缝。

　　1 伸缩缝：它是根据结构布置、地质条件及施工布置，施工强度等在结构物中设置的横向缝，为满足结构变形的要求，缝面间一般不应有刚性填充物，仅在上游坝面附近设止水设施。在运行过程中，其渗水原因主要有以下两个方面：a、原施工过程中，由于各种原因造成止水片的破损；b、地下水沿止水片部位砼缺陷部位形成的绕渗。

　　2 施工缝：另一类渗水缝是砼的水平施工缝，其渗水的原因主要为，结合面未按要求进行处理，砼浇筑过程中结合面砂浆较少，且砼下料的高度较高，造成砼中的砂浆与骨料的局部分离，并且沿结合面部份区域振捣不足，而造成部分渗水通道。

　　3 温度应力裂缝：在砼中出现多的裂缝就是温度应力裂缝，施工过程中由于基础温差和砼内外温差过大或由于其他原因产生的应力释放等是砼温度应力裂缝产生的主要原因。根据温度应力裂缝表现形式上的不同，温度应力裂缝可分为表面·、深层、贯通三种。

　　4 裂缝处理的一般原则

　　根据裂缝类型和所处位置不同，对其进行处理的方法也不同，对砼裂缝处理应遵循以下原则：

　　a．表面有防风化、防渗、抗冲、耐磨要求部位的裂缝应进行表面处理。

　　b．减弱结构的整体性、强度、防渗性能和造成钢筋锈蚀的裂缝，要进行灌浆处理。

　　c．危及建筑物安全运行的裂缝，除采取灌浆处理外，必要时还应采取其他的加固措施。

　　d．对温度反映敏感的裂缝，应在低温季节后期裂缝开度较大时处理。

　　e．对活动性裂缝必须采用柔性材料进行处理。

　　5、 处理漏水也就三种方案集合：堵/排/堵排集合，方法分为传统的堵漏方法和化学灌浆方法。

　　a、传统堵漏的方法，是将裂缝或漏水处凿开，进行表面堵漏，但结果往往是堵住这里，那里又开始渗漏。因为水可以在砼内部裂缝中无规则运动，从相对薄弱部位渗出。

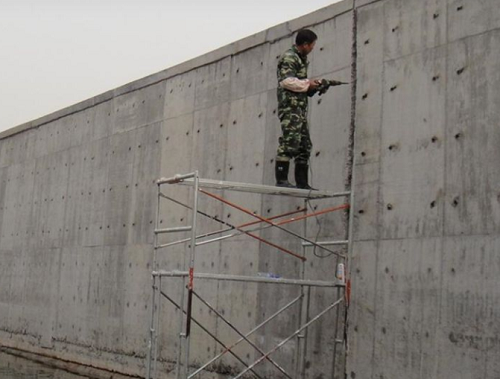

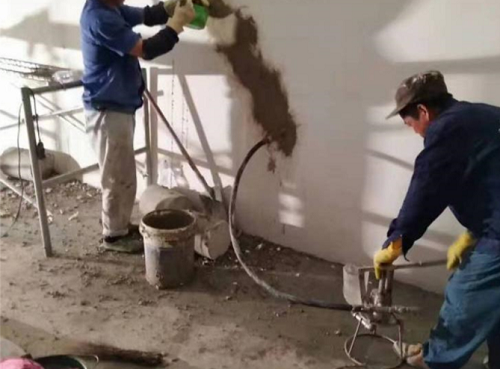

　　b、化学灌浆一般是指将由化学材料配制的浆液，通过钻孔埋设灌浆嘴，使用压力将其注入结构裂缝中，使其扩散、凝固，达到防水、堵漏、补强、加固的目的。常用于修补较深的砼结构裂缝。根据灌浆的压力和速度，可分为高压快速灌浆法和低压慢速灌浆法。目前，化学灌浆法已被广泛地应用于大坝坝基、基础加固和防渗、地下输煤栈桥漏水处理-输煤栈桥堵漏-输煤栈桥补漏、混凝土缺陷修复等诸多工程领域。

　　c.渗漏水，应沿缝隙内剔成沟槽，清理干净，嵌填密封材料，用速凝堵漏材料在沟槽中埋设注浆嘴，灌注高分子化学灌浆材料堵漏止水；经检查无渗漏后，嵌填密封材料，并用聚合物水泥砂浆找平，并设置柔性涂膜防水层。

　　d.伸缩缝应嵌填遇水膨胀止水条。
