地下工程混凝土结构受“温度应力、干缩徐变”等影响，后期普遍会不同程度的出现一些不规则裂缝，形成渗漏水通道导致渗漏水，这种细小裂缝渗漏水由于深处地下受施工条件约束，一般采用在背水面压注“化学浆液”的方案进行治理。
不规则裂缝是一种较普遍的混凝土质量缺陷，渗漏水会使钢筋混凝土内部存在的氢氧化钙溶失，PH值变小，容易导致混凝土结构中的钢筋发生锈蚀，并会加快结构混凝土的碱骨料反应，从而影响到结构安全，缩短了工程的使用年限。
治理方案：

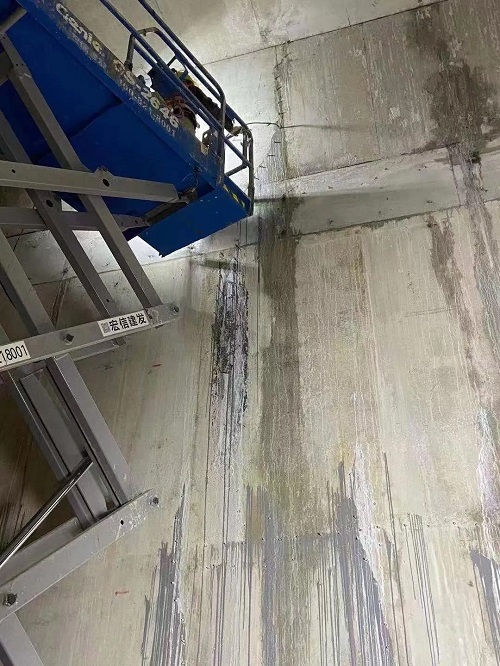

这里以地下混凝土侧墙裂缝渗漏水注浆治理为例，跟大家交流一下治理方案。
（1）注浆主材的选择
“隽隆聚脲注浆液”在注浆堵漏方面的性能特点：
1、常温下与水充分反应的固化时间约25分钟，带水基面或潮湿基面的粘结力大于1Mpa，配合材料本身的粘滞性、亲水不溶于水和深孔压注，一般裂缝渗漏水均可直接压注堵漏。也可以添加催化剂来加快材料的固化速度，但有可能损失粘结力，一般不建议。遇到涌水、突水可以采用先引流封堵后再注浆的办法来治理；
2、不添加有机溶剂近100%固含，保证后期不收缩，但常温下材料比较稠，粘度比较大，细微裂缝可灌性受损，可通过对材料进行适当加温来降低粘度和使用大功率注浆机注浆来解决；
3、具有较好的弹性，断裂伸长率可达400%，可很好的适应裂缝持续的动态形变；
4、具有一定的抗拉强度，对裂缝充填饱满后，可以提高缺陷混凝土的抗拉强度；
5、具有约0.4%的极低吸水率耐水泡，可耐酸碱；
6、环保无毒，单组分注浆操作简便质量稳定。
“隽隆聚脲注浆液”的这些注浆止漏综合性能完全可满足：妥善治理好因混凝土质量缺陷导致的渗漏水，是一种科学、先进、友好的新型注浆止漏材料。
（2）主要治理工艺要求

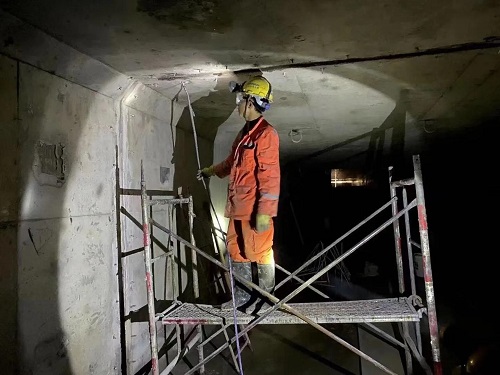

1、应沿裂缝交错钻深孔，可斜孔可直孔宜斜孔，孔深超过结构厚度的一半以上，孔距不超过15厘米为宜；
2、孔内灰渣应吹尽，有条件时可用高压水冲洗干净，保证注浆效果；
3、遇到特别细微的裂缝（比如肉眼难以观察到），可采用“加热带”包裹材料桶对材料进行适当加温，可收到显著降粘大幅提高可灌性的效果，加热过程中适当使用电锤搅拌以均匀受热；
4、注浆之前建议先注水，来检查注浆孔是否与裂缝相通，排除盲孔并补孔，同时，为后续注进去的浆液固化提供帮助；

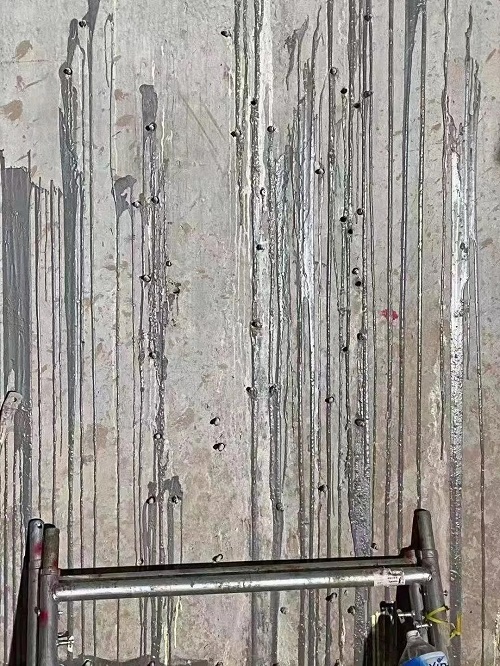

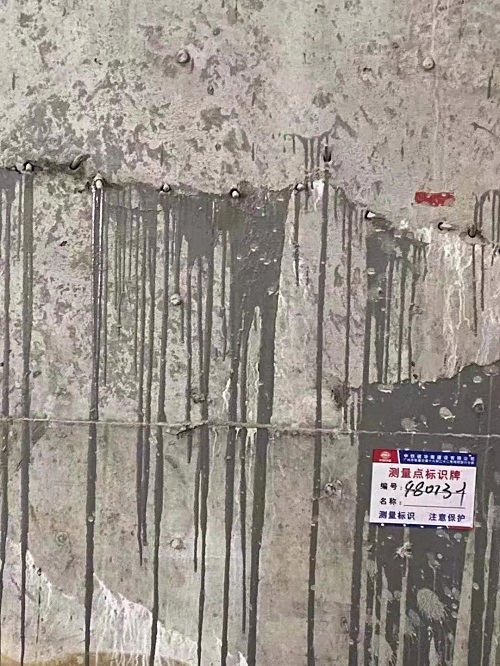

5、从下往上逐一匀速压注“隽隆聚脲注浆液”，不可急剧加压猛注，注浆过程应仔细观察压力表读数，达到一定压力如果指针下降说明在进浆，不宜立即加压，待指针回到低值时在匀速加压，如此反复直至裂缝全部或大部分出浆，或者指针读数不再下降时再终止该孔注浆，移至下个孔继续注浆。（注意：注浆时应禁止手抓注浆手柄后高管操作，避免爆管伤人）。
