地下室漏水不用堵漏，使用渗晶型防水涂料彻底解决地下室漏水问题

目前，建筑地下室渗漏的问题越来越严重，关于如何彻底防漏的方案也是层出不穷，但却未能有效预防。地下室防水质量直接影响着地下室中的活动人群、存放物品和管道等状况。所以解决地下室渗漏问题，还是要回归问题核心，从根本解决问题——强化混凝土结构自防水是解决地下渗漏走出困境的根本出路。

01 刚性防水材料特点

1.有较高的压缩强度、拉伸强度及一定的抗渗能力，是一种既可防水又可兼作承重、围护结构的多功能材料。

2.抗冻、抗老化性能，可满足耐久性要求，使其耐久年限最少20年。

3.材料普遍、造价成本低、施工简便，且易于发现渗漏水源，便于进行修补，综合经济效果较好。

4.一般情况下为无机材料，不燃烧、无毒、无异味，有透气性。

提高建筑物结构混凝土抗裂和抗渗性能，是根治建筑物渗漏的关键。这里不得不说下水泥基渗透结晶型防水涂料，是以特种水泥、石英砂等为基料，掺入多种活性化学物质制成的粉状刚性防水材料。使用时加水调配成浆液状，涂刷在水泥混凝土结构基面上，固化后在混凝土结构表面形成刚性附着涂层，涂层中含有的活性化学物质通过渗透水载体向混凝土内部渗透，催化混凝土中的硅酸盐产生不溶于水的结晶体，填充和堵塞毛细孔隙和微细裂隙，从而使混凝土致密，达到增强抗渗性能和防水保护的目的。

DST-III渗晶防水涂料干撒施工准备中

02 施工方法

1.刮涂法

（1）清理防水涂层基面上的杂物和浮泥砂浆，对严重凹凸不平的混凝土基面进行修补。

（2）对水泥基砼结构防水面上的油污、杂物铲除清理，然后用清水冲刷，在湿基面上进行施工涂刷防水材料。

（3）如果发现基面有严重渗漏处，应先采用堵漏材料施工，再使用本材料，才能确保工程质量。

（4）水灰比为0.3-0.4:1，用量在1.5kg/㎡左右，厚度为1.0mm为标准。

2.滚涂法

将材料按1.5kg/㎡的用量均匀的用滚刷滚在处理后的基面上。

3.干撒法

（1）在混凝土浇筑密实碾压平整后立即进行施工。

（2）按规定用量均匀地撒在混凝土表面，及时压实抹光。

（3）终凝后检查是否有不良施工处并及时修补。

（4）在暴晒情况下，应洒水保养。

（5）注意干撒均匀，不可漏料减料。

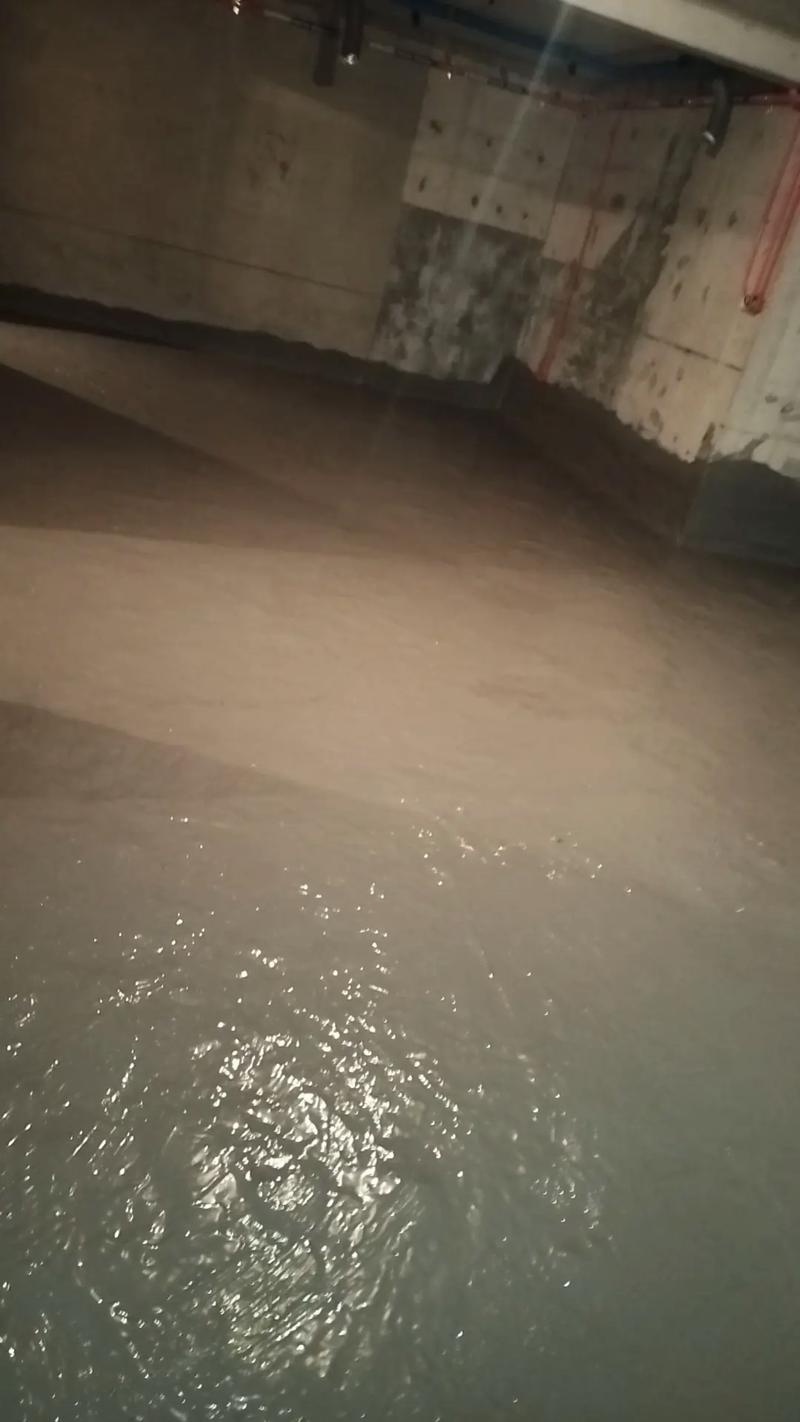

DST-III渗晶防水涂料干撒施工图

03 注意事项

1.常温施工，不宜在摄氏零度以下及雨、雾、风沙等恶劣条件下施工。

2.拌料水以及养护水以饮用水为最佳，不宜采用不清洁的污染水。

3.施工必须在混凝土结构或牢固的水泥砂浆基面上进行，不要直接用于粉灰层表面，基面应干净无浮尘、旧涂膜、尘土污垢及其它杂物，以提供充分开放的毛细管系统，有利于本产品的渗透和结晶体的形成。

4.对所有要涂刷本产品的混凝土，须仔细检查是否有结构上的缺陷，如模板拉杆孔洞、裂缝、蜂窝麻面状的劣质表面、坑洞、施工缝接口处的凹凸不平等，均应修凿、清理，进行堵缝、补强、找平处理，再进行大面积防水施工。

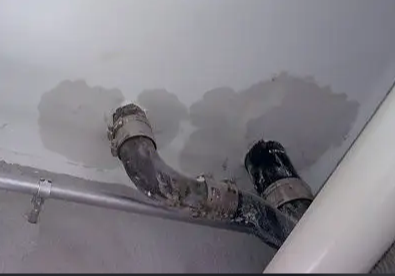

5.卫浴施工对管道接缝处须进行特别处理，可沿管壁与基面交接处,凿10mm深的V型槽进行封堵后，再做基面防水涂层。

6.要确保涂层厚度与施工推荐用量。采用涂刷方法施工时，若浆料太稀、搅拌不匀、二次加水等，都容易引起基面起粉或起壳现象。

7.如果混凝土构件需要回填土时，施工36小时后方可填湿土，但7天内不可回填干土，以防止其向防水涂层吸水。

04 总结

通过提高混凝土抗裂、抗渗性能，辅助具有自愈功能的渗透结晶防水涂层，再加上一层柔性防水卷材作为外部保护，实现内外防水的有机结合，大大提高建筑物的防水寿命，完全可以满足地下防水工程的需要，甚至可以做到混凝土不拆除、建筑物不渗漏的终极目标。
